SHAFT
| เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 / Shaft Steel Round Bar SS400 | |||||
| ขนาดเพลา (มม.) | ความยาว | ความยาว | ขนาดเพลา (นิ้ว) | ความยาว | ความยาว |
| 5 มม. | 500 มม. | 1 เมตร | 3/8" | 500 มม. | 1 เมตร |
| 6 มม. | 500 มม. | 1 เมตร | 1/2" | 500 มม. | 1 เมตร |
| 8 มม. | 500 มม. | 1 เมตร | 5/8" | 500 มม. | 1 เมตร |
| 10 มม. | 500 มม. | 1 เมตร | 3/4" | 500 มม. | 1 เมตร |
| 12 มม. | 500 มม. | 1 เมตร | 1" | 500 มม. | 1 เมตร |
| 15 มม. | 500 มม. | 1 เมตร | 1.1/8" | 500 มม. | 1 เมตร |
| 16 มม. | 500 มม. | 1 เมตร | 1.1/4" | 500 มม. | 1 เมตร |
| 17 มม. | 500 มม. | 1 เมตร | 1.1/2" | 500 มม. | 1 เมตร |
| 20 มม. | 500 มม. | 1 เมตร | 1.3/4" | 500 มม. | 1 เมตร |
| 25 มม. | 500 มม. | 1 เมตร | 2" | 500 มม. | 1 เมตร |
| 30 มม. | 500 มม. | 1 เมตร | 2.1/4" | 500 มม. | 1 เมตร |
| 35 มม. | 500 มม. | 1 เมตร | 2.1/2" | 500 มม. | 1 เมตร |
| 40 มม. | 500 มม. | 1 เมตร | - | - | - |
| 50 มม. | 500 มม. | 1 เมตร | - | - | - |
| เพลาฮาร์ดโครม ผิวเรียบ เพลาตัน เกรด S45C ชุบ Hard Chrome / เพลาสแตนเลส Shaft Stainless Round Bar SUS304 | |||||
| ขนาดเพลาฮาร์ดโครม (มม.) | ความยาว | ความยาว | ขนาดเพลาสแตนเลส (มม.) | ความยาว | ความยาว |
| 5 มม. | 500 มม. | 1 เมตร | 4 มม. | 500 มม. | 1 เมตร |
| 6 มม. | 500 มม. | 1 เมตร | 5 มม. | 500 มม. | 1 เมตร |
| 8 มม. | 500 มม. | 1 เมตร | 6 มม. | 500 มม. | 1 เมตร |
| 10 มม. | 500 มม. | 1 เมตร | 8 มม. | 500 มม. | 1 เมตร |
| 12 มม. | 500 มม. | 1 เมตร | 10 มม. | 500 มม. | 1 เมตร |
| 13 มม. | 500 มม. | 1 เมตร | 12 มม. | 500 มม. | 1 เมตร |
| 16 มม. | 500 มม. | 1 เมตร | 15 มม. | 500 มม. | 1 เมตร |
| 20 มม. | 500 มม. | 1 เมตร | 16 มม. | 500 มม. | 1 เมตร |
| 25 มม. | 500 มม. | 1 เมตร | 20 มม. | 500 มม. | 1 เมตร |
| 30 มม. | 500 มม. | 1 เมตร | 25 มม. | 500 มม. | 1 เมตร |
| 35 มม. | 500 มม. | 1 เมตร | 30 มม. | 500 มม. | 1 เมตร |
| 40 มม. | 500 มม. | 1 เมตร | 35 มม. | 500 มม. | 1 เมตร |
| 40 มม. | 500 มม. | 1 เมตร | |||

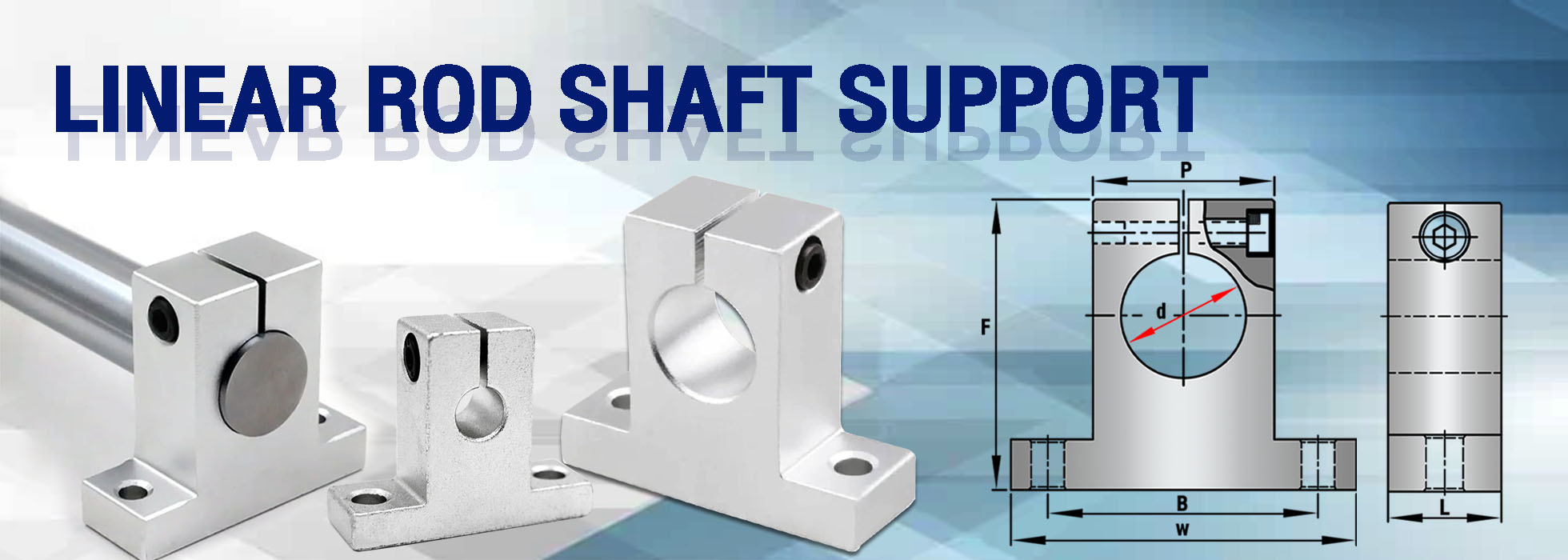

SHAFT SUPPORT = ขารับแกนเพลา / ตัวยึดแกนเพลา เป็นอุปกรณ์ที่ใช้ รองรับและยึดแกนเพลา (Shaft) ให้อยู่ในตำแหน่งตามต้องการ ป้องกันการสั่นและการโก่งตัวของเพลา ใช้คู่กับ Linear Shaft / Shaft Guide ในงานระบบลำเลียง เครื่อง CNC, Automation, Robot และเครื่องจักรทั่วไป
Dimensions (mm) | ||||||||||||
| Part No. | d | P | F | B | w | L | h | G | S | Clamping bolt designation | Mounting bolt designation | Weight kg. |
| SK8 | 8 | 18 | 32.8 | 32 | 42 | 14 | 20 | 6 | 5.5 | M4 | M5 | 0.02 |
| SK10 | 10 | 18 | 32.8 | 32 | 42 | 14 | 20 | 6 | 5.5 | M4 | M5 | 0.02 |
| SK12 | 12 | 20 | 37.5 | 32 | 42 | 14 | 23 | 6 | 5.5 | M4 | M5 | 0.03 |
| SK13 | 13 | 20 | 37.5 | 32 | 42 | 14 | 23 | 6 | 5.5 | M4 | M5 | 0.03 |
| SK16 | 16 | 25 | 44 | 38 | 48 | 16 | 27 | 8 | 5.5 | M4 | M5 | 0.04 |
| SK20 | 20 | 30 | 51 | 45 | 60 | 20 | 31 | 10 | 6.6 | M5 | M6 | 0.07 |
| SK25 | 25 | 38 | 60 | 56 | 70 | 24 | 35 | 12 | 6.6 | M6 | M6 | 0.13 |
| SK30 | 30 | 44 | 70 | 64 | 84 | 28 | 42 | 12 | 9 | M6 | M8 | 0.18 |
| SK35 | 35 | 50 | 82 | 74 | 98 | 31 | 50 | 15 | 11.0 | M8 | M10 | 0.27 |
| SK40 | 40 | 60 | 96 | 90 | 114 | 36 | 60 | 15 | 11 | M8 | M10 | 0.42 |
| SK50 | 50 | 74 | 120 | 100 | 126 | 40 | 70 | 18 | 14.0 | M12 | M12 | 0.75 |
| SK60 | 60 | 90 | 136 | 120 | 148 | 45 | 80 | 18 | 14 | M12 | M12 | 1.10 |
SK40
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK40 สำหรับเพลาขนาด 40 มิล
Sold 0 items
SK35
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK35 สำหรับเพลาขนาด 35 มิล
Sold 0 items
SK30
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK30 สำหรับเพลาขนาด 30 มิล
Sold 0 items
SK25
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK25 สำหรับเพลาขนาด 25 มิล
Sold 0 items
SK20
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK20 สำหรับเพลาขนาด 20 มิล
Sold 0 items
SK16
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK16 สำหรับเพลาขนาด 16 มิล
Sold 0 items
SK13
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK13 สำหรับเพลาขนาด 13 มิล
Sold 0 items
SK12
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK12 สำหรับเพลาขนาด 12 มิล
Sold 0 items
SK10
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK10 สำหรับเพลาขนาด 10 มิล
Sold 0 items
SK8
ขาตั้งเพลา ขายึดเพลา (SHAFT SUPPORT) ขารับแกนเพลา ตัวยึดเพลา สำหรับงานอุตสาหกรรม และงานทั่วไป SK8 สำหรับเพลาขนาด 8 มิล
Sold 0 items
SF40_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 40 มม. ความยาว 1 เมตร
Sold 0 items
SF35_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 35 มม. ความยาว 1 เมตร
Sold 0 items
SF30_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 30 มม. ความยาว 1 เมตร
Sold 0 items
SF25_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 25 มม. ความยาว 1 เมตร
Sold 0 items
SF20_1เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 20 มม. ความยาว 1 เมตร
Sold 4 items
SF16_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 16 มม. ความยาว 1 เมตร
Sold 0 items
SF15_1เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 15 มม. ความยาว 1 เมตร
Sold 0 items
SF12_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 12 มม. ความยาว 1 เมตร
Sold 16 items
SF10_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 10 มม. ความยาว 1 เมตร
Sold 0 items
SF8_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 8 มม. ความยาว 1 เมตร
Sold 0 items
SF6_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 6 มม. ความยาว 1 เมตร
Sold 0 items
SF5_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 5 มม. ความยาว 1 เมตร
Sold 0 items
SF4_1 เมตร
เพลาตัน เพลาตันสแตนเลส เพลาสแตนเลส เส้นกลม เกรด SUS304 Shaft Stainless steel round bar ขนาด 4 มม. ความยาว 1 เมตร
Sold 0 items
4F2.1/2"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 2.1/2 นิ้ว (2 นิ้วครึ่ง , 63.50 มม.) ยาว 1 เมตร
Sold 0 items
4F2.1/4"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 2.1/4 นิ้ว (2 นิ้ว 2 หุน , 57.15 มม.) ยาว 1 เมตร
Sold 0 items
4F2"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 2 นิ้ว (50.80 มม.) ยาว 1 เมตร
Sold 0 items
4F1.3/4"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 1.3/4 นิ้ว (1 นิ้ว 6 หุน , 44.45 มม.) ยาว 1 เมตร
Sold 0 items
4F1.1/2"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 1.1/2 นิ้ว (1 นิ้วครึ่ง , 38.10 มม.) ยาว 1 เมตร
Sold 0 items
4F1.1/4"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 1.1/4 นิ้ว (1 นิ้ว 2 หุน , 31.75 มม.) ยาว 1 เมตร
Sold 0 items
4F1.1/8"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 1.1/8 นิ้ว (1 นิ้ว 1 หุน , 28.575 มม.) ยาว 1 เมตร
Sold 0 items
4F1"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 1 นิ้ว (25.40 มม.) ยาว 1 เมตร
Sold 0 items
4F3/4"_1 เมตร
เพลาผิวดิบ เพลาขาว เหล็กเพลา เกรด SS400 Shaft Steel Round Bar ขนาด 3/4 นิ้ว (6 หุน , 19.05 มม.) ยาว 1 เมตร
Sold 0 items
