POWER LOCK
| Model dxD | Dimensions (mm) | Shaft Contact pressure P | Hub Contact pressure P' | Weight (kg.) | Locking Bolts | ||||||
| L | t | Lt | Mpa | kgf/rm2 | Mpa | kgf/rm2 | item | Size | tightening torque N'm/kgf'm | ||
| PL 019x047 | 20 | 18 | 26 | 241 | 24.6 | 98 | 10.0 | 0.20 | 6 | M6x18 | 18.3 / 1.87 |
| PL 020x047 | 20 | 18 | 26 | 229 | 23.4 | 98 | 10.0 | 0.20 | 6 | M6x18 | 18.3 / 1.87 |
| PL 022x047 | 20 | 18 | 26 | 209 | 21.3 | 98 | 10.0 | 0.19 | 6 | M6x18 | 18.3 / 1.87 |
| PL 024x050 | 20 | 18 | 26 | 241 | 24.6 | 116 | 11.8 | 0.22 | 8 | M6x18 | 18.3 / 1.87 |
| PL 025x050 | 20 | 18 | 26 | 231 | 23.6 | 116 | 11.8 | 0.22 | 8 | M6x18 | 18.3 / 1.87 |
| PL 028x055 | 20 | 18 | 26 | 207 | 21.1 | 105 | 10.8 | 0.25 | 8 | M6x18 | 18.3 / 1.87 |
| PL 030x055 | 20 | 18 | 26 | 193 | 19.7 | 106 | 10.8 | 0.24 | 8 | M6x18 | 18.3 / 1.87 |
| PL 032x060 | 20 | 18 | 26 | 228 | 23.3 | 123 | 12.5 | 0.27 | 10 | M6x18 | 18.3 / 1.87 |
| PL 035x060 | 20 | 18 | 26 | 209 | 21.3 | 123 | 12.5 | 0.27 | 10 | M6x18 | 18.3 / 1.87 |
| PL 038x065 | 20 | 18 | 26 | 212 | 21.6 | 123 | 12.6 | 0.30 | 11 | M6x18 | 18.3 / 1.87 |
| PL 040x065 | 20 | 18 | 26 | 201 | 20.6 | 123 | 12.6 | 0.30 | 11 | M6x18 | 18.3 / 1.87 |
| PL 042x072 | 20 | 18 | 26 | 247 | 25.2 | 138 | 14.1 | 0.51 | 9 | M8x22 | 40.2 / 1.40 |
| PL 042x075 | 20 | 18 | 26 | 247 | 25.2 | 138 | 14.1 | 0.51 | 9 | M8x22 | 40.2 / 1.40 |
| PL 045x075 | 24 | 21 | 32 | 230 | 23.5 | 138 | 14.1 | 0.51 | 9 | M8x22 | 40.2 / 1.40 |
| PL 048x080 | 24 | 21 | 32 | 217 | 22.1 | 130 | 13.3 | 0.55 | 9 | M8x22 | 40.2 / 1.40 |
| PL 050x080 | 24 | 21 | 32 | 208 | 21.2 | 130 | 13.3 | 0.55 | 9 | M8x22 | 40.2 / 1.40 |
| PL 055x085 | 24 | 21 | 32 | 230 | 23.5 | 149 | 15.2 | 0.60 | 11 | M8x22 | 40.2 / 1.40 |
| PL 060x090 | 24 | 21 | 32 | 212 | 21.6 | 141 | 14.4 | 0.64 | 11 | M8x22 | 40.2 / 1.40 |
| PL 065x095 | 24 | 21 | 32 | 213 | 21.7 | 146 | 14.9 | 0.69 | 12 | M8x22 | 40.2 / 1.40 |
| PL 070x110 | 28 | 25 | 38 | 241 | 24.6 | 154 | 15.7 | 1.21 | 11 | M10x25 | 81.3 / 8.30 |
| PL 075x115 | 28 | 25 | 38 | 225 | 23.0 | 147 | 15.0 | 1.27 | 11 | M10x25 | 81.3 / 8.30 |
| PL 080x120 | 28 | 25 | 38 | 212 | 21.6 | 141 | 14.4 | 1.33 | 11 | M10x25 | 81.3 / 8.30 |
| PL 085x125 | 28 | 25 | 38 | 217 | 22.1 | 148 | 15.1 | 1.41 | 12 | M10x25 | 81.3 / 8.30 |
| PL 090x130 | 28 | 25 | 38 | 205 | 20.9 | 142 | 14.5 | 1.47 | 12 | M10x25 | 81.3 / 8.30 |
| PL 095x135 | 28 | 25 | 38 | 211 | 21.5 | 148 | 15.1 | 1.54 | 13 | M10x25 | 81.3 / 8.30 |
| PL 100x145 | 33 | 29 | 45 | 213 | 21.7 | 147 | 15.0 | 2.09 | 11 | M12x30 | 142/14.5 |

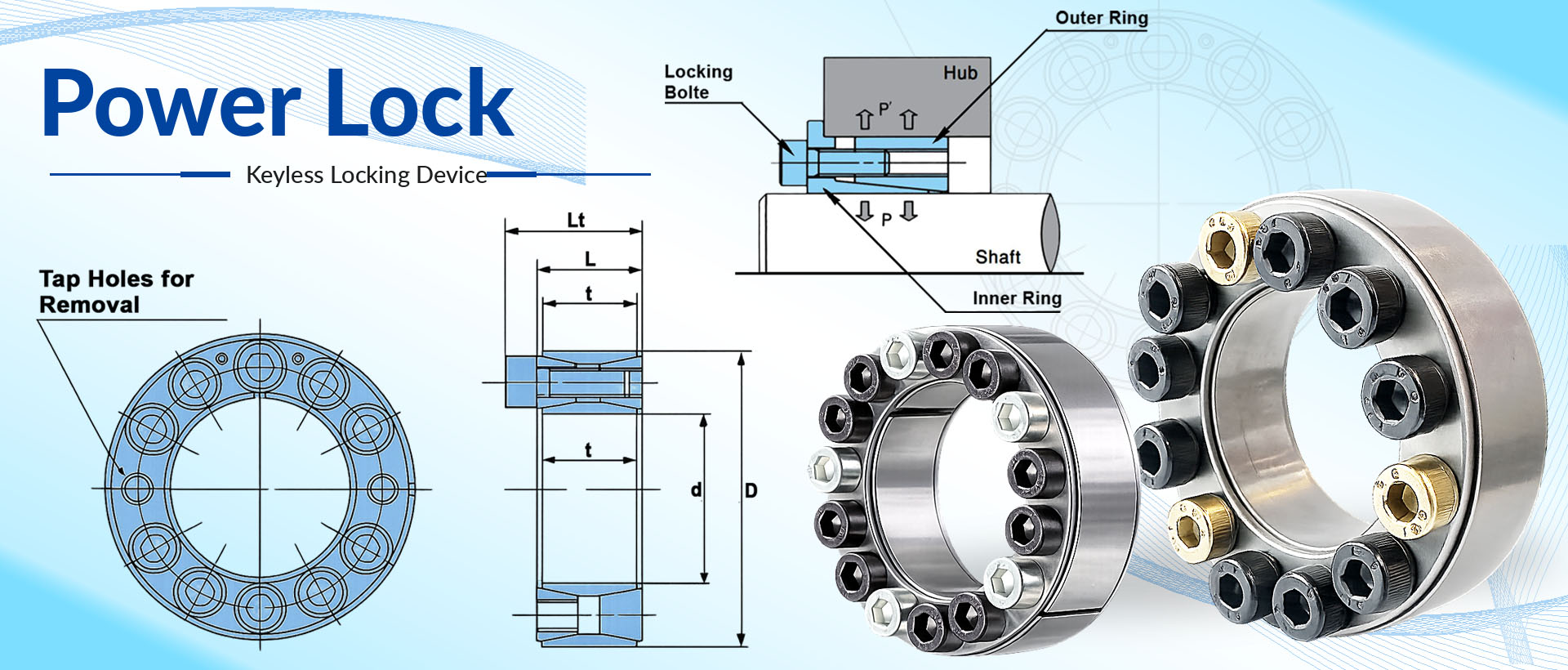

POWER LOCK / KEYLESS LOCKING DEVICE
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย
Power Lock หรือ Keyless Locking Device คืออุปกรณ์ล็อกเพลาแบบไม่ต้องใช้ลิ่ม ใช้สำหรับยึดเพลาเข้ากับดุม เฟือง สเตอร์ พูลเล่ย์ คัปปลิ้ง หรือชิ้นส่วนหมุนต่าง ๆ ให้แน่นและมั่นคง โดยอาศัยแรงบีบจากสกรูและแรงเสียดทานรอบผิวเพลา ช่วยส่งกำลังและแรงบิดได้ดี ลดปัญหาหลวม คลอน และระยะฟรีจากร่องลิ่ม
เหมาะสำหรับงานเครื่องจักรอุตสาหกรรม งานส่งกำลัง งานประกอบเพลา งานซ่อมบำรุง และงานที่ต้องการความแม่นยำในการติดตั้ง
จุดเด่นของ Power Lock
1. ไม่ต้องกัดร่องลิ่ม
ช่วยลดขั้นตอนการทำงาน ไม่ต้องทำ Keyway บนเพลาและดุม ทำให้งานประกอบง่ายขึ้น และลดความเสียหายจากการกัดร่องเพลา
2. จับแน่น ส่งแรงบิดได้ดี
เมื่อขันสกรูตามแรงบิดที่กำหนด ตัว Power Lock จะสร้างแรงกดรอบผิวเพลาและดุม เพื่อส่งแรงบิดด้วยแรงเสียดทานระหว่างผิวสัมผัส ซึ่งเป็นหลักการทำงานของอุปกรณ์กลุ่มนี้
3. ลดอาการหลวม คลอน
เหมาะกับงานที่ต้องการความแน่นและความแม่นยำ ลด Backlash หรือระยะฟรีจากการส่งกำลัง
4. ถอดประกอบง่าย
เหมาะกับงานซ่อมบำรุง เพราะสามารถถอดเปลี่ยนหรือตั้งตำแหน่งใหม่ได้ง่ายกว่าการอัดร้อนหรือการฟิตแน่นแบบถาวร
5. ใช้งานได้หลากหลาย
ใช้ได้กับเฟือง, สเตอร์, พูลเล่ย์, คัปปลิ้ง, ดุมล้อ, ฟลายวีล, โรเตอร์ และชุดส่งกำลังต่าง ๆ โดยหลักการของ Power Lock คือการยึดเพลากับดุมแบบไม่ใช้ลิ่ม และอาศัยแรงเสียดทานในการส่งกำลัง
PL080x120
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL080x120 / PL80x120 / PL 80x120
Sold 0 items
PL075x115
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL075x115 / PL75x115 / PL 75x115
Sold 0 items
PL070x110
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL070x110 / PL70x110 / PL 70x110
Sold 0 items
PL065x095
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL065x095 / PL65x95 / PL 65x95
Sold 0 items
PL060x090
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL060x090 / PL60x90 / PL 60x90
Sold 0 items
PL055x085
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL055x085 / PL55x85 / PL 55x85
Sold 0 items
PL050x080
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL050x080 / PL50x80 / PL 50x80
Sold 0 items
PL048x080
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL048x080 / PL48x80 / PL 48x80
Sold 0 items
PL045x075
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL045x075 / PL45x75 / PL 45x75
Sold 0 items
PL025x050
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL025x050 / PL25x50 / PL 25x50
Sold 0 items
PL024x055
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL024x050 / PL24x50 / PL 24x50
Sold 0 items
PL022x047
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL022x047 / PL22x47 / PL 22x47
Sold 0 items
PL020x047
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL020x047 / PL20x47 / PL 20x47
Sold 0 items
PL019x047
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL019x047 / PL19x47 / PL 19x47
Sold 0 items
PL042x075
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL042x075 / PL42x75 / PL 42x75
Sold 0 items
PL042x072
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL042x072 / PL42x72 / PL 42x72
Sold 0 items
PL040x065
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL040x065 / PL40x65 / PL 40x65
Sold 0 items
PL038x065
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL038x065 / PL38x65 / PL 38x65
Sold 0 items
PL035x060
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL035x060 / PL35x60 / PL 35x60
Sold 0 items
PL030x055
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL030x055 / PL30x55 / PL 30x55
Sold 0 items
PL028x055
เพาเวอร์ล็อค ตัวล็อกเพลาไร้ลิ่ม สำหรับยึดเพลากับดุมให้แน่น แข็งแรง ถอดง่าย สำหรับงานอุตสาหกรรม และ งานทั่วไป PL028x055 / PL28x55 / PL 28x55
Sold 0 items
