PLAIN BEARINGS

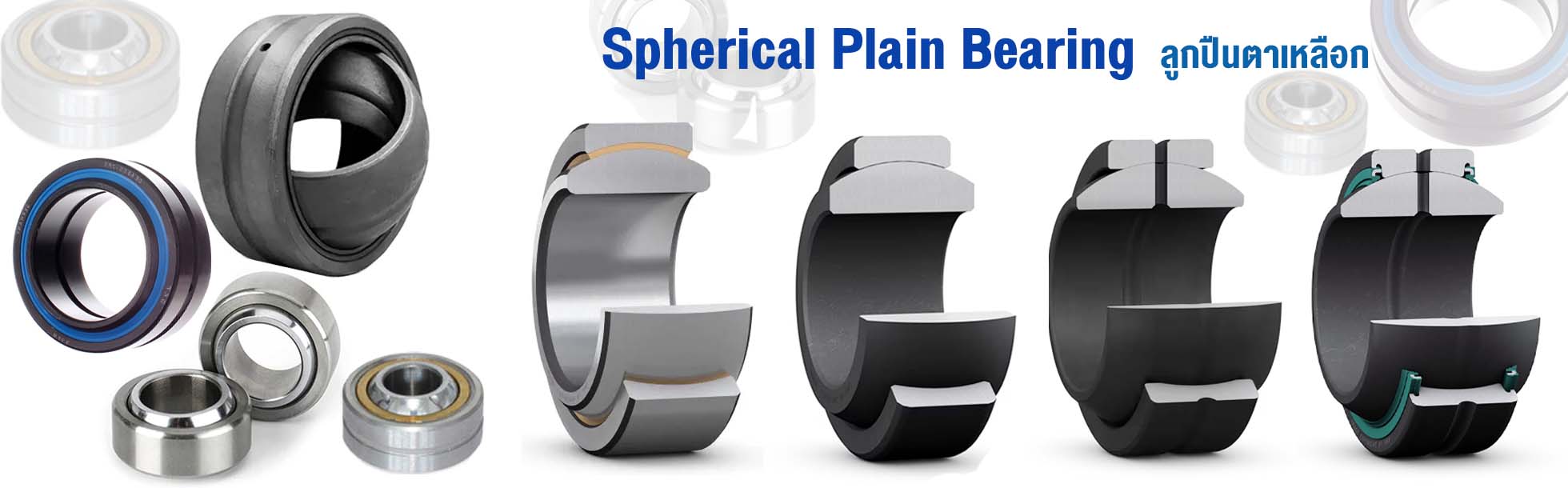

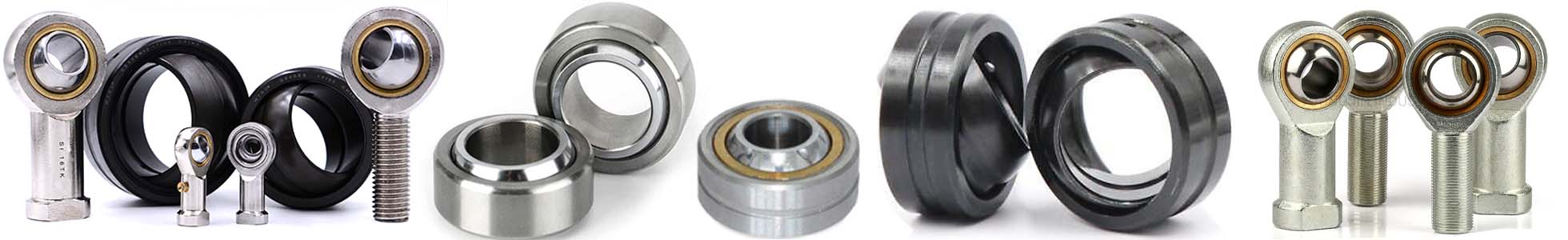

Spherical Plain Bearings
ตลับลูกปืนแบบพิเศษที่ออกแบบมาเพื่อรองรับการหมุนที่มีแรงเสียดทานต่ำ และสามารถรองรับการเยื้องศูนย์ระหว่างชิ้นส่วนที่ประกบกันได้ การออกแบบแบบทรงกลมช่วยให้ลูกบอลสามารถเคลื่อนที่ภายในแหวนรอง รองรับการเยื้องศูนย์ระหว่างเพลาและตัวเรือน

PHS Rod End ลูกหมากเกลียวใน
ลูกปืนตาเหลือกชนิดมีแกน มีลักษณะเป็นทรงกลมด้านด้านนอกกลวงสำหรับใส่แกนต่างๆ ลักษณะเหมือนลูกตา ซึ่งสามารถหมุดได้หลายทิศทาง หมุนซ้าย ขวา หน้า ขึ้น ลงได้ มีแกนต่อจากด้านหัว ซึ่งมีทั้งเกลียวซ้าย และเกลียวขวา นำไปใช้ประโยชน์ได้หลายหลายรูปแบบ ทำเป็นข้อต่อในแบบที่ไม่อยู่นิ่ง ไม่คงที่ ให้การสวิงของชิ้นงานได้ วัสดุความแข็งของ Rod End มีความแข็งเทียบเท่ากับความแข็งของตลับลูกปืน ทำให้มั่นใจได้กับการนำไปใช้งานที่มีการรับแรง โหลด ต่างๆได้ดี

POS Rod End ลูกหมากเกลียวนอก
ลูกปืนตาเหลือกชนิดมีแกน มีลักษณะเป็นทรงกลมด้านด้านในกลวงสำหรับใส่แกนต่างๆ ลักษณะเหมือนลูกตา ซึ่งสามารถหมุดได้หลายทิศทาง หมุนซ้าย ขวา หน้า ขึ้น ลงได้ มีแกนต่อจากด้านหัว ซึ่งมีทั้งเกลียวซ้าย และเกลียวขวา นำไปใช้ประโยชน์ได้หลายหลายรูปแบบ ทำเป็นข้อต่อในแบบที่ไม่อยู่นิ่ง ไม่คงที่ ให้การสวิงของชิ้นงานได้ วัสดุความแข็งของ Rod End มีความแข็งเทียบเท่ากับความแข็งของตลับลูกปืน ทำให้มั่นใจได้กับการนำไปใช้งานที่มีการรับแรง โหลด ต่างๆได้ดี

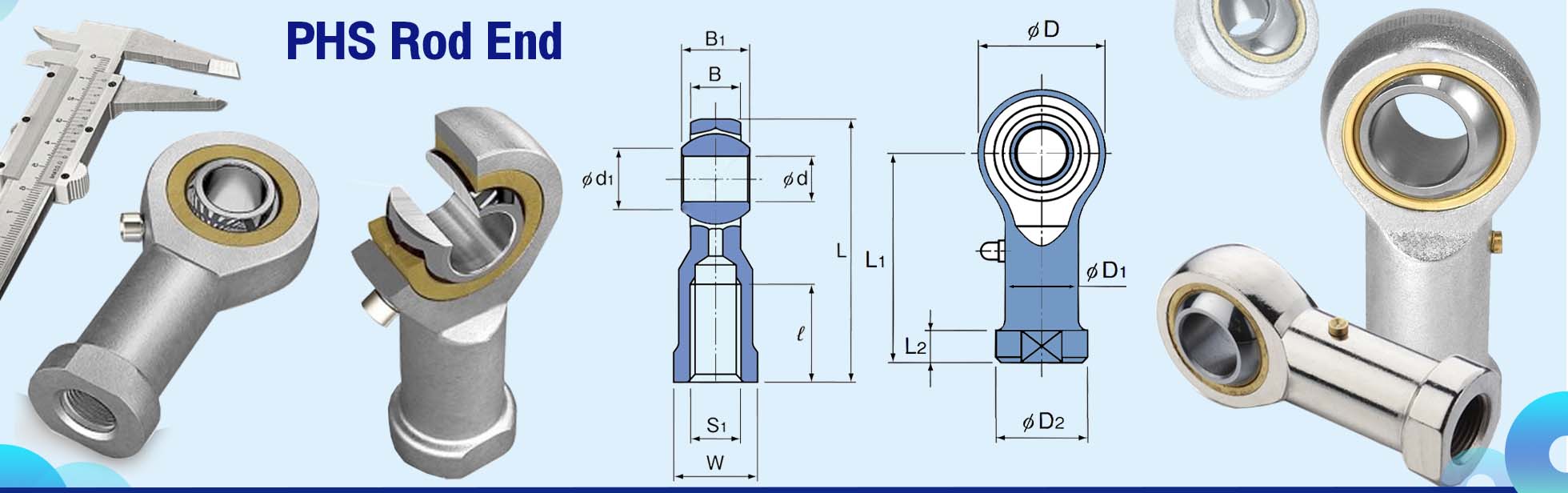

PHS Rod End ลูกหมากเกลียวใน

Model No.	L	D	B1	d	S1	W	D1	D2	B	L1	L2	l	d1	เกลียวซ้าย	เกลียวขวา
PHS 5	35	16	8	5	M5x0.8	9	9	11	6	27	4	14	7.7	PHS 5 L	PHS 5 R
PHS 6	39	18	9	6	M6x1	11	10	13	6.75	30	5	14	9	PHS 6 L	PHS 6 R
PHS 8	47	22	12	8	M8x1.25	14	12.5	16	9	36	5	17	10.4	PHS 8 L	PHS 8 R
PHS 10	56	26	14	10	M10x1.5	17	15	19	10.5	43	6.5	21	12.9	PHS 10 L	PHS 10 R
PHS 12	65	30	16	12	M12x1.75	19	17.5	22	12	50	6.5	24	15.4	PHS 12 L	PHS 12 R
PHS 14	74	34	19	14	M14x2	22	20	25	13.5	57	8	27	16.9	PHS 14 L	PHS 14 R
PHS 16	83	38	21	16	M16x2	22	22	27	15	64	8	33	19.4	PHS 16 L	PHS 16 R
PHS 18	92	42	23	18	M18x1.5	27	25	31	16.5	71	10	36	21.9	PHS 18 L	PHS 18 R
PHS 20	100	46	25	20	M20x1.5	30	27.5	34	18	77	10	40	24.4	PHS 20 L	PHS 20 R
PHS 22	109	50	28	22	M22x1.5	32	30	37	20	84	12	43	25.8	PHS 22 L	PHS 22 R
PHS 25	124	60	31	25	M24x2	36	33.5	42	22	94	12	48	29.6	PHS 25 L	PHS 25 R
PHS 30	145	70	37	30	M30x2	41	40	50	25	110	15	56	34.8	PHS 30 L	PHS 30 R

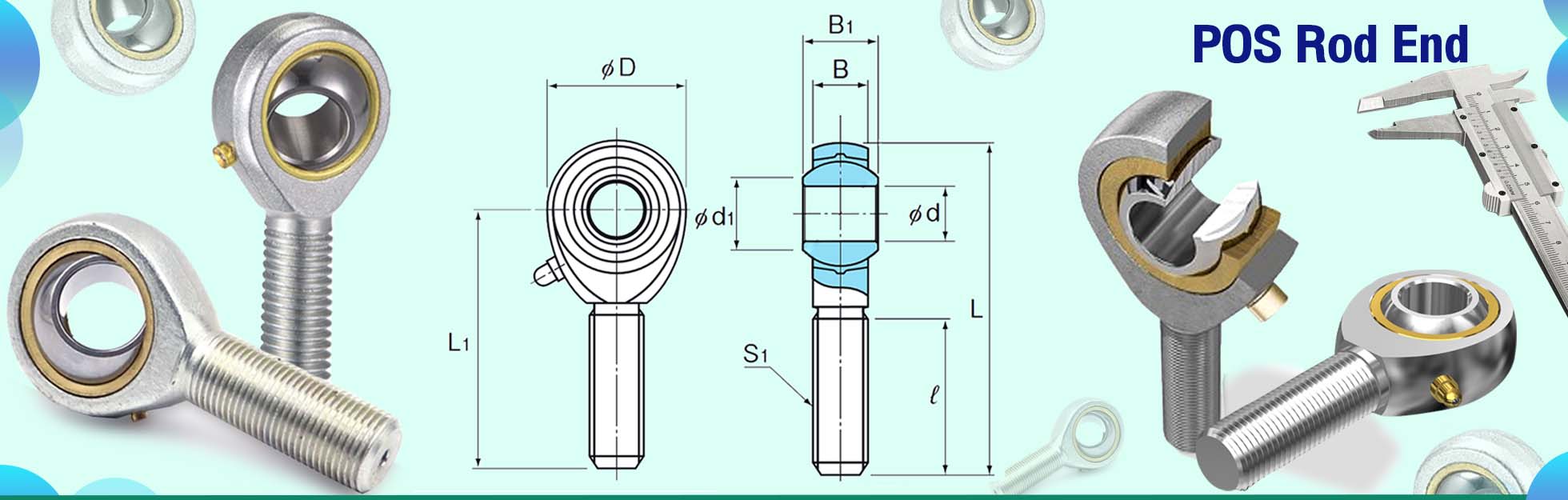

POS Rod End ลูกหมากเกลียวนอก

Model	L	D	d	B1	S1	B	L1	l	d1	เกลียวซ้าย	เกลียวขวา
POS 5	41	16	5	8	M5x0.8	6	33	20	7.7	POS 5 L	POS 5
POS 6	45	18	6	9	M6x1	6.75	36	22	9	POS 6 L	POS 6
POS 8	53	22	8	12	M8x1.25	9	42	25	10.4	POS 8 L	POS 8
POS 10	61	26	10	14	M10x1.5	10.5	48	29	12.4	POS 10 L	POS 10
POS 12	69	30	12	16	M12x1.75	12	54	33	15.4	POS 12 L	POS 12
POS 14	77	34	14	19	M14x2	13.5	60	36	16.9	POS 14 L	POS 14
POS 16	85	38	16	21	M16x2	15	66	40	19.4	POS 16 L	POS 16
POS 18	93	42	18	23	M18x1.5	16.5	72	44	21.9	POS 18 L	POS 18
POS 20	101	46	20	25	M20x1.5	18	78	47	24.4	POS 20 L	POS 20
POS 22	109	50	22	28	M22x1.5	20	84	51	25.8	POS 22 L	POS 22
POS 25	124	60	25	31	M24x2	22	94	57	29.8	POS 25 L	POS 25
POS 30	145	70	30	37	M30x2	25	110	66	34.8	POS 30 L	POS 30

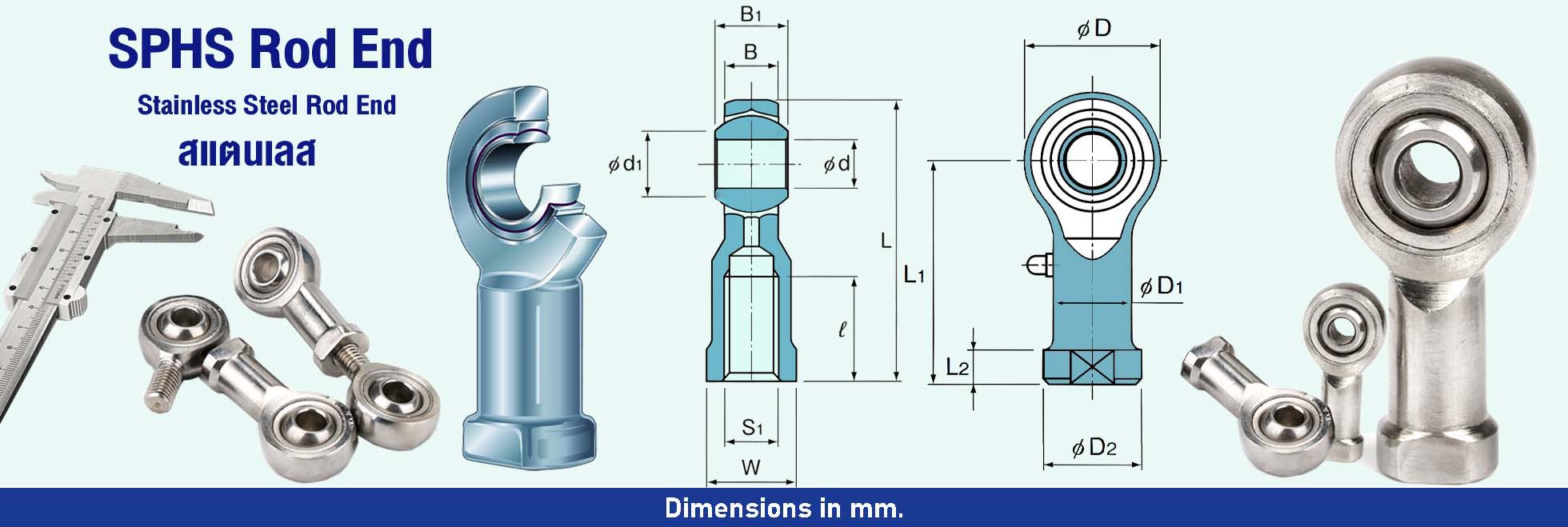

SPHS Rod End ลูกหมากเกลียวในสแตนเลส
Stainless Steel Rod End ลูกปืนตาเหลือกสแตเลส

Model No.Stainless	d	B1	B	d1	D	S1	L1	l	L	L2	D1	D2	W	เกลียวซ้าย	เกลียวขวา
SPHS 5	5	8	6	7.7	16	M5	27	11	35	4	9	11	9	SPHS5 L	SPHS5 R
SPHS 6	6	9	6.75	8.9	18	M6	30	13	39	5	10	13	11	SPHS6 L	SPHS6 R
SPHS 8	8	12	9	10.3	22	M8	36	16	47	5	12.5	16	14	SPHS8 L	SPHS8 R
SPHS 10	10	14	10.5	12.9	26	M10	43	20	56	6.5	15	19	17	SPHS10 L	SPHS10 R
SPHS 12	12	16	12	15.4	30	M12	50	23	65	6.5	17.5	22	19	SPHS12 L	SPHS12 R
SPHS 14	14	19	13.5	16.8	34	M14	57	27	74	8	20	26	22	SPHS14 L	SPHS14 R
SPHS 16	16	21	15	19.3	38	M16	64	32	83	8	22	27	22	SPHS16 L	SPHS16 R
SPHS 18	18	23	16.5	21.8	42	M18x1.5	71	35	92	10	25	31	27	SPHS18 L	SPHS18 R
SPHS 20	20	25	18	24.3	46	M20x1.5	77	39	100	10	27.5	34	30	SPHS20 L	SPHS20 R
SPHS 22	22	28	20	25.8	50	M22x1.5	84	42	109	12	30	37	32	SPHS22 L	SPHS22 R
SPHS 25	25	31	22	29.5	60	M24x2	94	48	124	12	33.5	42	36	SPHS25 L	SPHS25 R
SPHS 28	28	35	24	32.29	66	M27x2	103	53	136	12	37	46	41	SPHS28 L	SPHS28 R
SPHS 30	30	37	25	34.8	70	M30x2	110	56	145	15	40	50	41	SPHS30 L	SPHS30 R

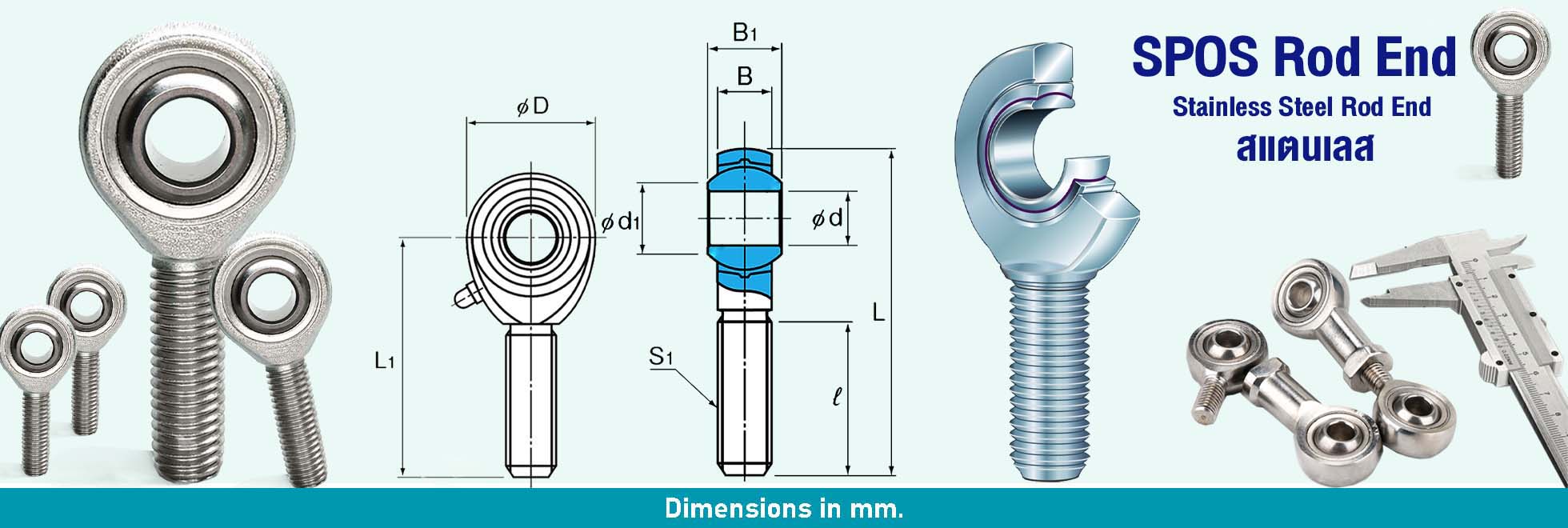

SPOS Rod End ลูกหมากเกลียวนอกสแตนเลส
Stainless Steel Rod End ลูกปืนตาเหลือกสแตนเลส

Model No.Stainless	d	L	D	B1	S1	B	L1	l	d1	เกลียวซ้าย	เกลียวขวา
SPOS 5	5	41	16	8	M5	6	33	20	7.7	SPOS5 L	SPOS5 R
SPOS 6	6	45	18	9	M6	6.75	36	22	9	SPOS6 L	SPOS6 R
SPOS 8	8	53	22	12	M8	9	42	25	10.4	SPOS8 L	SPOS8 R
SPOS 10	10	61	26	14	M10	10.5	48	29	12.9	SPOS10 L	SPOS10 R
SPOS 12	12	69	30	16	M12	12	54	33	15.4	SPOS12 L	SPOS12 R
SPOS 14	14	77	34	19	M14	13.5	60	36	16.9	SPOS 14 L	SPOS14 R
SPOS 16	16	85	38	21	M16	15	66	40	19.4	SPOS16 L	SPOS16 R
SPOS 18	18	93	42	23	M18x1.5	16.5	72	44	21.9	SPOS18 L	SPOS18 R
SPOS 20	20	101	46	25	M20x1.5	18	78	47	24.4	SPOS20 L	SPOS20 R
SPOS 22	22	109	50	28	M22x1.5	20	84	51	25.8	SPOS22 L	SPOS22 R
SPOS 25	25	124	60	31	M24x2	22	94	57	29.6	SPOS25 L	SPOS25 R
SPOS 30	30	145	70	37	M30x2	25	110	66	34.8	SPOS30 L	SPOS30 R

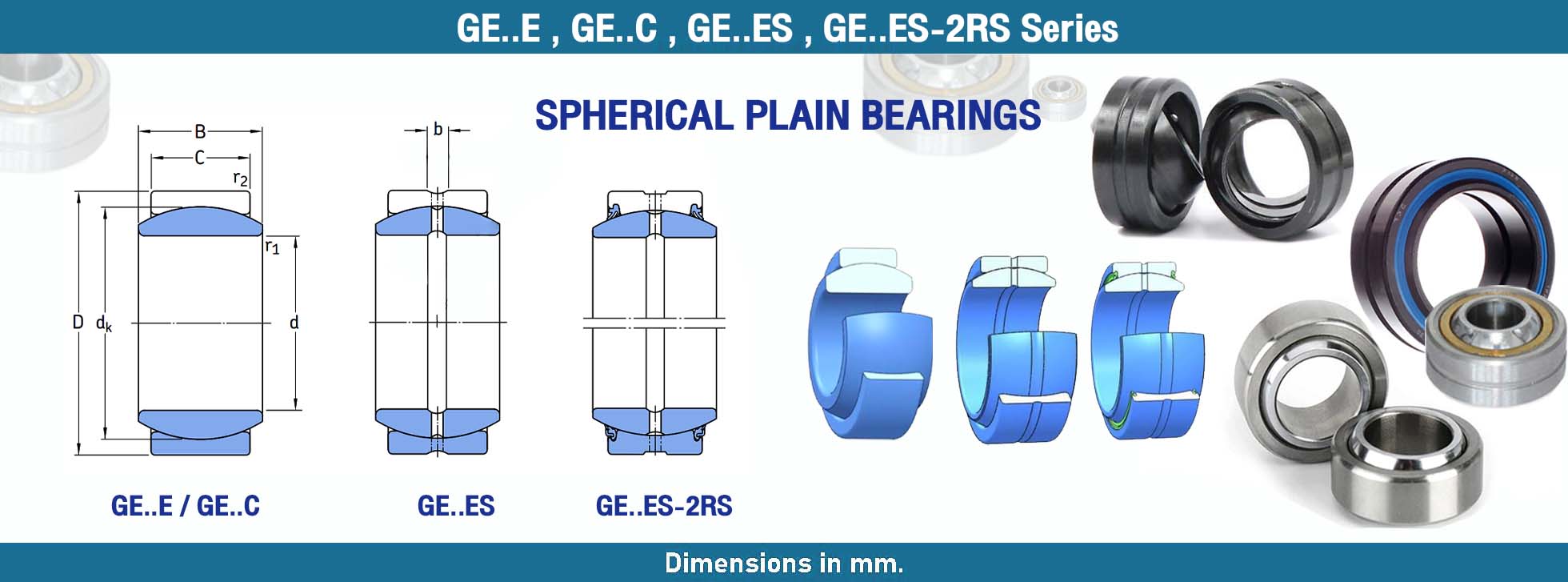

Model No.		d	D	B	C	dk	Brand
GE4E		4	12	5	3	8	-	-	ระบุ brand
GE5E		5	14	6	4	10	-	-	ระบุ brand
GE6E		6	14	6	4	10	-	-	ระบุ brand
GE8E	GE8C	8	16	8	5	13	LDK	SBC	ระบุ brand
GE10E	GE10C	10	19	9	6	16	LDK	SBC	ระบุ brand
GE12E	GE12C	12	22	10	7	18	LDK	SBC	ระบุ brand
GE15ES	GE15ES-2RS	15	26	12	9	22	LDK	SBC	ระบุ brand
GE17ES	GE17ES-2RS	17	30	14	10	25	LDK	SBC	ระบุ brand
GE20ES	GE20ES-2RS	20	35	16	12	29	LDK	SBC	ระบุ brand
GE25ES	GE25ES-2RS	25	42	20	16	35.5	LDK	SBC	ระบุ brand
GE30ES	GE30ES-2RS	30	47	22	18	40.7	LDK	SBC	ระบุ brand

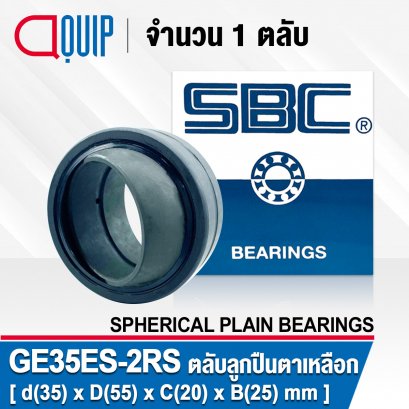

GE35ES	GE35ES-2RS	35	55	25	20	47	LDK	SBC	ระบุ brand
GE40ES	GE40ES-2RS	40	62	28	22	53	LDK	SBC	ระบุ brand
GE45ES	GE45ES-2RS	45	68	32	25	60	LDK	SBC	ระบุ brand
GE50ES	GE50ES-2RS	50	75	35	28	66	LDK	SBC	ระบุ brand
GE55ES	GE55ES-2RS	55	85	40	32	74	LDK	SBC	ระบุ brand

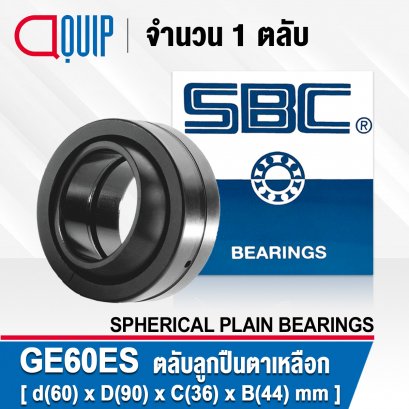

GE60ES	GE60ES-2RS	60	90	44	36	80	LDK	SBC	ระบุ brand
GE70ES	GE70ES-2RS	70	105	49	40	92	LDK	SBC	ระบุ brand

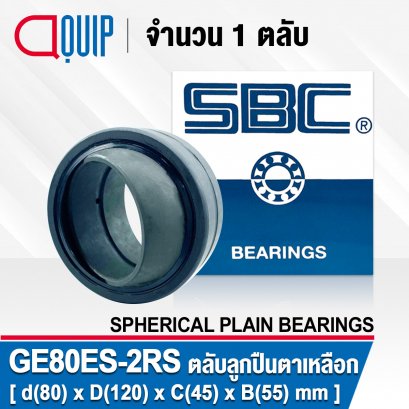

GE80ES	GE80ES-2ES	80	120	55	45	105	LDK	SBC	ระบุ brand
GE90ES	GE90ES-2RS	90	130	60	50	115	LDK	SBC	ระบุ brand

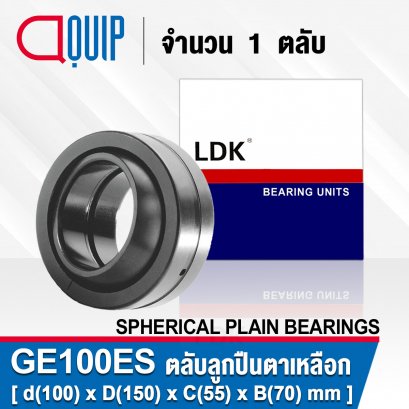

GE100ES	GE100ES-2RS	100	150	70	55	130	LDK	SBC	ระบุ brand

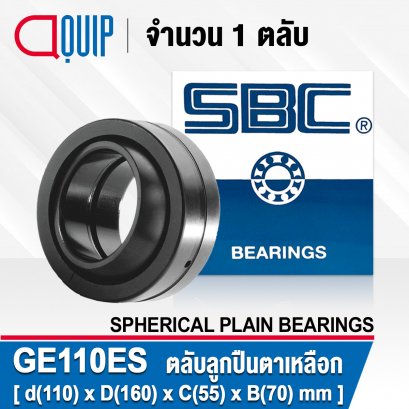

GE110ES	GE110ES-2RS	110	160	70	55	140	LDK	SBC	ระบุ brand

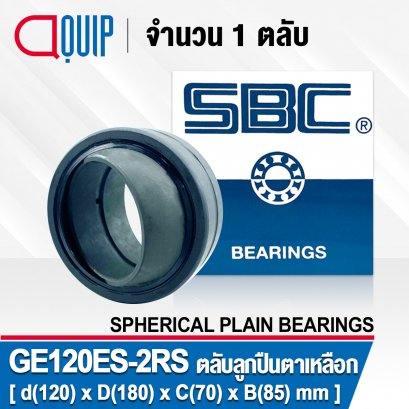

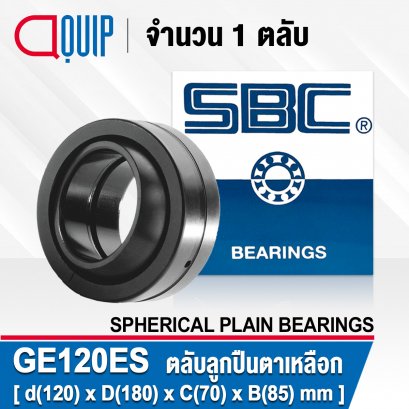

GE120ES	GE120ES-2RS	120	180	85	70	160	LDK	SBC	ระบุ brand

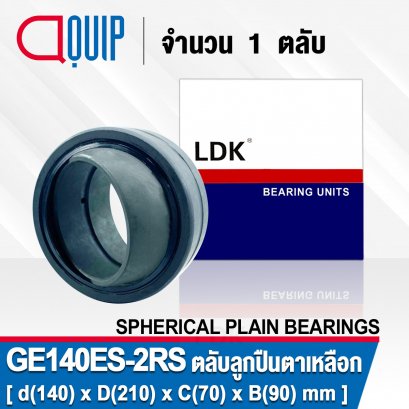

GE140ES	GE140ES-2RS	140	210	90	70	180	LDK	SBC	ระบุ brand
GE160ES	GE160ES-2RS	160	230	105	80	200	LDK	SBC	ระบุ brand
GE180ES	GE180ES-2RS	180	260	105	80	225	LDK	SBC	ระบุ brand
GE200ES	GE200ES-2RS	200	290	130	100	250	LDK	SBC	ระบุ brand
GE220ES	GE220ES-2RS	220	320	135	100	275	LDK	SBC	ระบุ brand
GE240ES	GE240ES-2RS	240	340	140	100	300	LDK	SBC	ระบุ brand
GE260ES	GE260ES-2RS	260	370	150	110	325	LDK	SBC	ระบุ brand
GE280ES	GE280ES-2RS	280	400	155	120	350	LDK	SBC	ระบุ brand
GE300ES	GE300ES-2RS	300	430	165	120	375	LDK	SBC	ระบุ brand
